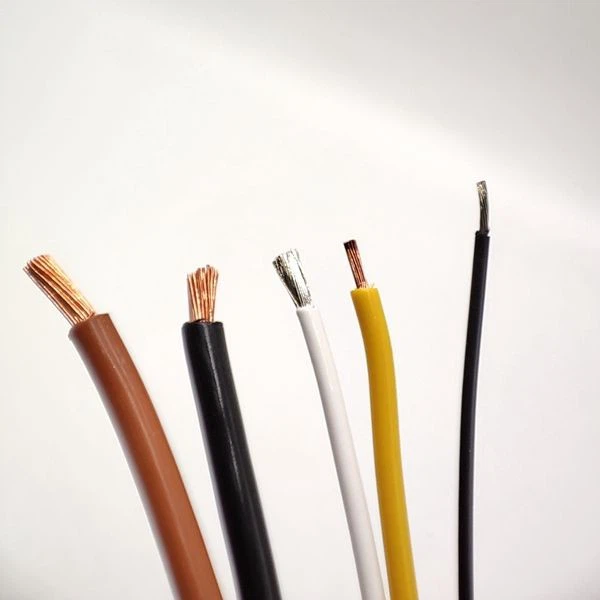

Lýsing:Lágspenna Kopar eða Tinn koparleiðari EinangraðurBifreiðavír
Umsókn um bílavír:
Raflagnir fyrir bifreiðar eru notaðar við vírtengingu sumra tækja eins og kveikju, rafeindainnspýtingu, raforkuframleiðslu, ræsingu, tækjabúnað, lýsingu, loftkælingu og aukarafmagnstæki.
Bifreiðavírsmíði:
Hljómsveitarstjóri hefur mismunandi gerðir til að velja:
berir koparþættir vírar
niðursoðinn kopar
silfurhúðaður koparvír
Einangrun hefur mismunandi gerðir fyrir val:
PVC, XLPE, FEP, PFA, PTFE, Teflon er hægt að velja af viðskiptavinum
Rafmagnseiginleikar& Bifreiðavír Tegundir bílvíra:
Tegund 1: FLRY-B
Logavarnarefni Einkjarna þunnveggur einangraður vír
Hitastig:-40'C ~+105'C
Leiðari: berir koparþráðir vírar
Einangrun: 105'C logavarnarefni PVC
Tegund 2: AV
Hitastig:-40'C ~+80'C
Leiðari: berir koparþráðir vírar
Einangrun: 80'C logavarnarefni PVC
Tegund 3: AVS
Hitastig:-40'C ~+80'C
Leiðari: berir koparþráðir vírar
Einangrun: 80'C logavarnarefni þunnur veggurPVC
Tegund 4: AVS
Hitastig:-40'C ~+80'C
Leiðari: berir koparþráðir vírar
Einangrun: 80'C logavarnarefni þunnur veggurPVC
Tegund 5: AVSS
Hitastig:-40'C ~+80'C
Leiðari: berir koparþráðir vírar
Einangrun: 80'C logavarnarefni þunnur veggurPVC
Tegund 6: AVX
Hitastig:-40'C ~+100'C
Leiðari: berir koparþráðir vírar
Einangrun: 105'C logavarnarefni PVC
Gerð 7: AEX (hitaþolin gerð)
Hitastig:-40'C ~+120'C
Leiðari: berir koparþráðir vírar
Einangrun: 120'C Samsett XLPE
Tegund 8: QVR
Hitastig: -25'C ~+70'C
Leiðari: berir koparþráðir vírar
Einangrun: 70'C logavarnarefni PVC
Forskrift og stærð bílavírs:
Nafnhluti leiðara (mm2) | Leiðarabygging (Nei/mm) | Meðaltal. | Reiknað. | DC leiðara viðnám við 20ºC (Ω/km) | |
Einangrunarþykkt | Ytra þvermál | ||||
(mm) | (mm) | Tinn kopar | Silfurhúðaður kopar | ||
0.035 | 7/0.08 | 0.2 | 0.64 | 562 | 550 |
0.05 | 10/0.08 | 0.3 | 0.9 | 383 | 370 |
0.06 | 7/0.10 | 0.3 | 0.9 | 348 | 339 |
0.08 | 7/0.12 | 0.3 | 0.96 | 286 | 280 |
0.1 | 7/0.14 | 0.3 | 1.02 | 157 | 150 |
0.12 | 7/0.15 30/0.07 | 0.3 | 1.05 | 152 | 145 |
0.14 | 7/0.16 19/0.10 | 0.3 | 1.08 | 136 | 130 |
0.15 | 30/0.08 | 0.3 | 1.1 | 111 | 105 |
0.2 | 7/0.02 19/0.12 | 0.3 | 1.2 | 87 | 82 |
0.35 | 19/0.16 | 0.3 | 1.4 | 57 | 54 |
0.5 | 19/0.18 | 0.3 | 1.5 | 40 | 37.5 |
0.8 | 19/0.23 | 0.32 | 1.79 | 24 | 23 |
1 | 19/0.26 | 0.35 | 2 | 21 | 20 |
1.2 | 19/0.28 | 0.45 | 2.3 | 19 | 18 |
1.5 | 19/0.32 | 0.45 | 2.5 | 13 | 12 |
2 | 19/0.37 | 0.45 | 2.75 | 10 | 9 |
2.5 | 37/0.30 | 0.55 | 3.2 | 8 | 7 |
3 | 37/0.32 | 0.68 | 3.6 | 6.8 | 6.4 |
