Cat5 vs Cat5e vs Cat6 vs Cat6a vs Cat7 vs Cat8: Hvaða Ethernet snúru á að velja?

Ethernet snúru er kjarninn í nútíma hlerunarneti. Aðeins með því að velja viðeigandi netsnúru er hægt að tryggja stöðuga og-háhraða gagnaflutning. Við erum fagmenn framleiðandi víra og snúra. Þessi handbók mun skýra kjarnabreytur netkapalsins, þar með talið leiðaraefni, kapalbyggingu, hlífðargerð og raunverulegar notkunarsviðsmyndir. Við vonumst til að hjálpa þér að velja netkapalkerfi með miklum kostnaði og áreiðanlegum gæðum.

Hljómsveitarstjóri

Súrefnislaus kopar: Þetta er besta efnið með lágt viðnám, mikla skilvirkni merkjasendinga og lítið tap.

Koparklædd ál: tilgangurinn er að draga úr kostnaði. Kjarninn er ál- og koparhúð. Afköst eru ekki eins góð og hrein kopar, með meiri viðnám og verulegri merkideyfingu yfir langar vegalengdir.

Forskrift

Algengar forskriftir eru 23AWG, 24AWG og 26AWG.

Krossskilari

Hann er gerður úr hörðu plasti og aðskilur þessi fjögur snúnu pör líkamlega til að draga enn frekar úr þverræðu og tryggja merkjagæði við háhraðasendingar.

Togstyrksmeðlimur

Galvaniseraður stálvír eða trefjaþráður eykur styrkleika kapalsins og kemur í veg fyrir brot við tog. Það eru ekki allar Ethernet snúrur, en hágæða-snúrur innihalda það yfirleitt.

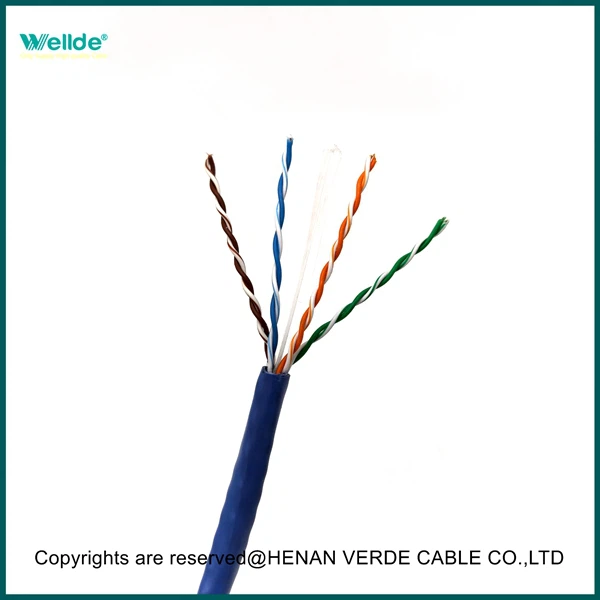

Einangrun

Einangrunarlagið er venjulega PVC eða PE. Stöðluð uppsetning felur í sér að snúa þeim í pörum til að mynda fjögur pör af „snúið pari“. Hvert par samanstendur af einangruðum vírum í mismunandi litum sem eru vafðir saman (til dæmis appelsínugult hvítt/appelsínugult, blátt hvítt/blátt, grænt hvítt/grænt, brúnt hvítt/brúnt).

Einangrunarhindrunarlag

Gegnsætt plastlag sem skilur enn frekar fjögur snúnu pörin frá málmhlífinni og kemur í veg fyrir frekari truflun frá beinni snertingu.

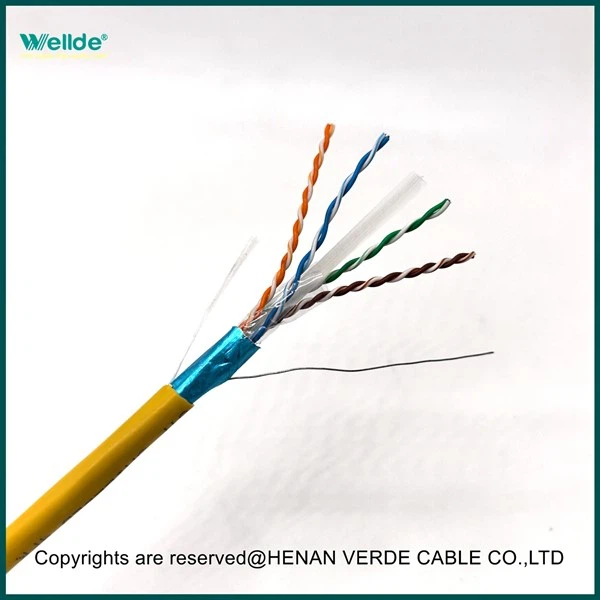

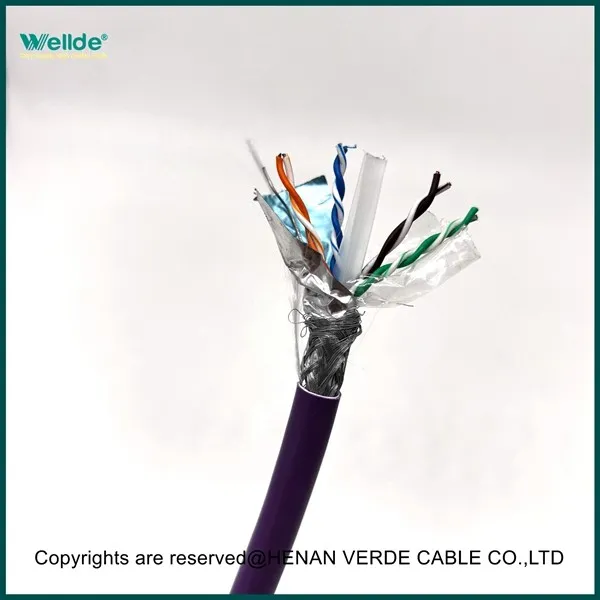

Skjöldun

Álpappír + málmofið möskva (eða stakt álpappír) verndar ytri rafsegultruflanir.

Ytri jakki

PVC (pólývínýlklóríð) eða Low Smoke Zero Halogen efni (LSZH er umhverfisvænna, hefur góða logavarnarefni og er oft notað í háþróuðum verkefnum) til að vernda innri uppbyggingu, veita slitþol, tæringarþol og togþol.

Spenna

Ethernet snúrur senda lág-spennumerki (venjulega undir 12V, miklu lægra en rafmagn), notaðar til að senda gagnamerkja, ekki orkuflutning.

Notkunarsviðsmyndir

Fjölskylda: nettengistenging í stofu og svefnherbergi, tengibeini og greindur búnaður (tölva, sjónvarp, myndavél o.s.frv.).

Skrifstofa: netkaðall milli vinnustöðva, netþjónaherbergja og netþjóna til að tryggja-háhraðatengingu margra tækja.

Auglýsing/iðnaður: Þráðlaust net í verslunarmiðstöðvum, eftirlitsnet verksmiðja, samtenging gagnamiðstöðvaþjónaklasa osfrv.

Flokkar
