Kaplar eru alls staðar nálægir í nútíma lífi og framleiðslu. Rafmagnið sem við notum í lífi okkar og bílarnir sem við keyrum er ekki hægt að aðskilja frá ýmsum gerðum kapla. Svo hver er munurinn á rafmagnssnúrum og stýrisnúrum og hvernig getum við greint þá?

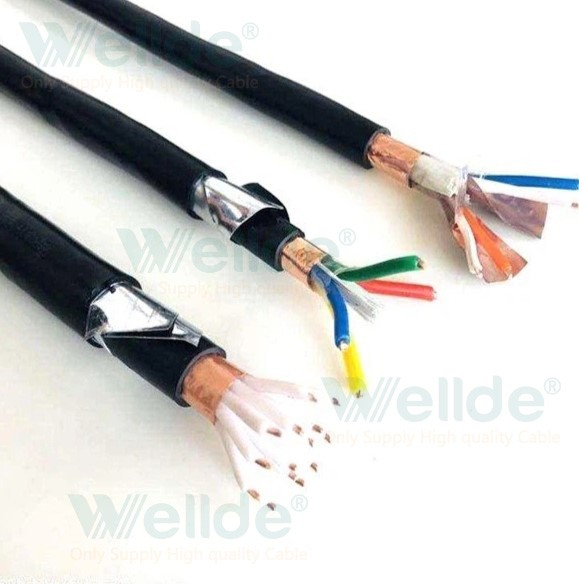

Stjórna snúru
Almennt eru kaplar sem byrja á bókstafnum K stýrisnúrur. Hægt er að skipta kaplum í samræmi við kröfur notkunarumhverfisins: venjulegir kaplar, logavarnarkaplar, eldþolnar kaplar, reyklausar halógenlausar kaplar, heimilisskreytingarvír, steinefni. einangraðir snúrur osfrv. Í sterku rafmagni skiptast kaplar í: stjórnstrengi, háspennukapla og lágspennukapla.En mundu: stjórnstrengir senda ekki merki!Þeir leiða straum og straumurinn sem flæðir í gegnum stjórnstrenginn er almennt undir 5A, þannig að þversnið stýrisstrengsins er undir 2,5 mm2.
Í fyrsta lagi getum við gert einfaldan greinarmun á lögun, lit og fjölda kjarna:
Mismunur á kjarnalitum: Liturinn á einangruðum kjarna stýristrengja er venjulega svartur með hvítum stöfum, en lágspennustrengir eru venjulega litakóðar.
1. Mismunur á fjölda kapalkjarna:
Rafstrengir hafa færri kjarna, þar á meðal einn kjarna, tvo kjarna, þrjá kjarna, fjóra kjarna (þriggja fasa fjögurra víra kerfi) og fimm kjarna (þriggja fasa fimm víra kerfi). Samkvæmt kröfum raforkukerfisins er hámarkið að jafnaði fimm kjarna. Hins vegar hafa stýrisnúrur sem notaðar eru til að senda stjórnmerki fleiri kjarna, allt frá tveimur kjarna til 61 kjarna eða jafnvel fleiri. Stjórnstrengir nota einnig ýmsa kjarnabyggingu , hlífðarvörn og aðrar ráðstafanir til að ná fram fullnægjandi rafsegulsamhæfisáhrifum.
2. Mismunur á milli vírslíður:
Rafmagnssnúrur krefjast nægilegs þrýstistyrks, togstyrks, hitaþols og tæringarþols í vírslíðrinu. Stýristrengir hafa minni kröfur.
rafmagnssnúra
Þá er það að greina frá afköstum og beitingu rafstrengja og stýrisnúra:
1. Mismunur á þversniði:
Rafmagnskaplar eru aðalálagsleiðarar og straumburðargeta eykst með aukningu á afli. Þversnið leiðarans verður einnig að aukast með aukningu á straumi. Þess vegna eru forskriftir rafstrengja almennt stærri, allt að 500 fermetrar (úrvalið sem hefðbundnir framleiðendur geta framleitt). Þeir framleiðendur sem geta framleitt stærri þversnið eru tiltölulega fáir. Stjórnstrengir eru aukastjórnarleiðarar, sem stjórna straumberandi virkni tengiliða og annarra tækja. Álagsstraumurinn er afar lítill og þversnið leiðarans er afar lítill.Því er þversnið stjórnstrengja almennt minni, að hámarki að jafnaði ekki yfir 10 ferm.
2. Mismunur á nafnspennu:
Málspenna rafstrengja er almennt 0.6/1 kV og hærri, en stýrisnúrur eru aðallega 450/750 V.
3. Munur á virkni:
Stjórnstrengir flytja raforku beint frá afldreifingarstað raforkukerfisins til raftengilína ýmissa rafbúnaðar og tækja, en rafstrengir eru aðallega notaðir til flutnings á sterkri raforku í orkuframleiðslu, dreifingu, flutningi, umbreytingu. , og aflgjafalínur. Vegna mikils straums sem fer í gegnum þá eru rafstrengir notaðir í meginlínum raforkukerfisins til að flytja og dreifa aflmikilli raforku.
Þegar framleidd er rafmagnssnúrur og stýrisnúrur í iðnaði með sömu forskrift, er einangrun og hlífðarþykkt rafmagnssnúrunnar þykkari en stýrisnúrunnar. Í fyrsta lagi tilheyrir stjórnstrengurinn rafbúnaðarsnúrunni, sem er einn af fimm helstu flokkar kapla.Staðallinn fyrir stýrisnúrur er 9330 og staðallinn fyrir rafmagnssnúrur er GB12706.
