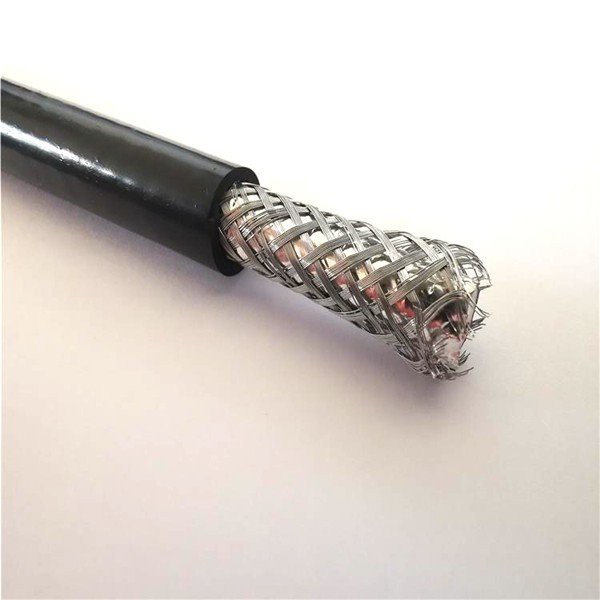

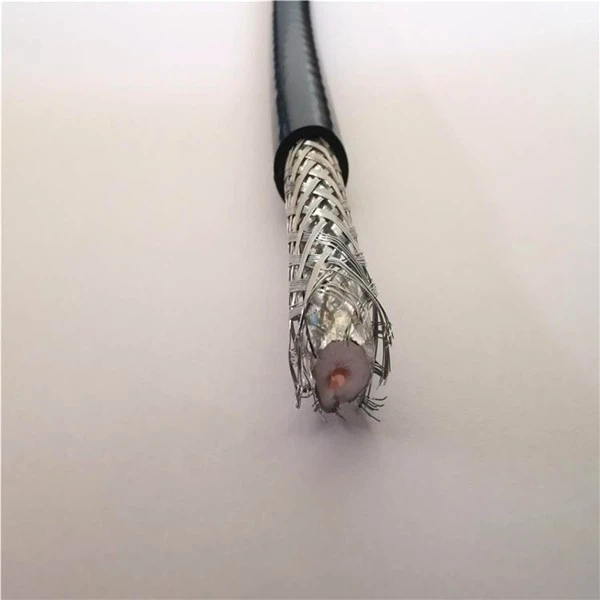

Uppbygging RG59 kóaxkapals:
Innri leiðari: Cu/CCA/CCS
Rafmagn: Froðu PE
Skjöldur: Al-rör, Al-Mg/tinhúðuð koparflétta
Jakki: PE/PVC
Notkun á kóaxsnúru RG59:
Koax snúru er merki flutningsvír. Þau eru aðallega notuð í sjónvarpsútsendingum, langlínusímsendingum, skammtímatengingum milli tölvukerfa og staðarneta.
Forskrift um RG59 kóaxkapal:
Venjulegur skjöldur | Tri-Shield | Quad-Shield | ||
Hljómsveitarstjóri | Efni | BC/CCS | BC/CCS | BC/CCS |
Nafnþvermál | 20AWG | 20AWG | 20AWG | |
Rafmagn | Efni | Froða PE | Froða PE | Froða PE |
Nafnþvermál | 3,66 mm | 3,66 mm | 3,66 mm | |
Skjöldur | Efni | Al Foil+ Al Braiding | Al Foil+ Al Braiding+ Al Foil | (Al Foil+ Al Braiding)*2 |
Umfjöllun | 40%-95% | 40%-95% | 35%-53% | |
Jakki | Efni | PVC/PE | PVC/PE | PVC/PE |
Nafnþykkt | 0,80 mm | 0,80 mm | 0.86mm | |
Nafnþvermál | 6,10 mm | 6,10 mm | 6,70 mm | |
Rafmagns eiginleikar:
Nafnviðnám (ohm) | 75±3 | ||
Nafnútbreiðsluhraði (%) | 85 | ||
Nafnrýmd (pf/m) | 50 | ||
Neistapróf (VAC) | 2500 | ||
SRL(dB) | 20 | 20 | |
Dempun [68o F(20OC)] | Tíðni (MHz) | Lágmark (dB/100 fet) | Lágmark (dB/100 fet) |
5 | 0.86 | 2.82 | |
55 | 2.05 | 6.73 | |
187 | 3.6 | 11.81 | |
300 | 4.45 | 14.6 | |
450 | 5.4 | 17.72 | |
600 | 6.2 | 20.34 | |
750 | 6.97 | 22.87 | |
865 | 7.52 | 24.67 | |
1000 | 8.12 | 26.64 | |
